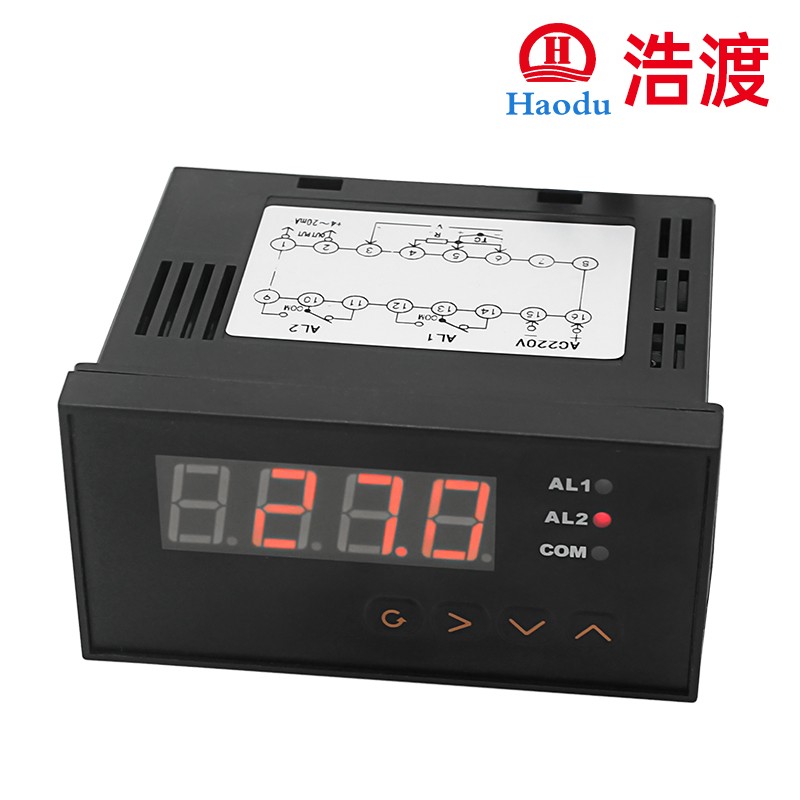

HD5001智能数显仪表-单路表

一、技术参数

工作电源：AC/DC85~260V(40HZ~65HZ)

功耗:小于4W

测量精度：±0.2%FS ±1字

超限显示：“HHHH”

继电器输出：触点寿命：1x10⁵次

                    触点容量：AC250/3A(阻性负载)

变送输出：信号类型：电流 4~20mA/0~20mA (可定制电压 0~10V/0~5V/1~5V)

精度：0.3%FS

RS485通信：通信方式：二线制485通信

使用环境：0~+50℃;≤85%RH

显示数码管 : 4位0.56英寸红色数码管

外形及安装孔尺寸

外形尺寸：96x48x82(横)mm

安装开孔尺寸：92⁺¹ X 44⁺¹

安装方式：面板卡入安装

特点

1、兼容热电偶，热电阻，电流，电压等23种信号输入。

2、线性信号量程可以自由设定。各种信号均可修正零点。

3、隔离模拟量变送输出(14位分辨率)，变送范围自由设定。

4、两路报警继电器输出，报警方式可选，报警值快速设定。

5、隔离RS485通信接口，轻松连接计算机，触摸屏。

6、仪表有手操器功能。手操状态下输出值任意设置。

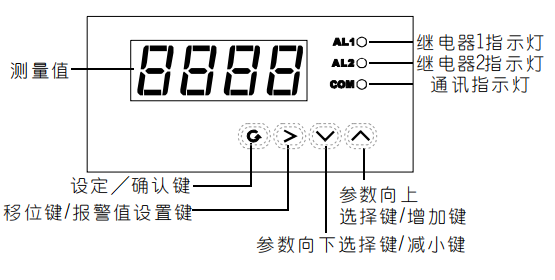

二、面板说明

三、参数设定说明

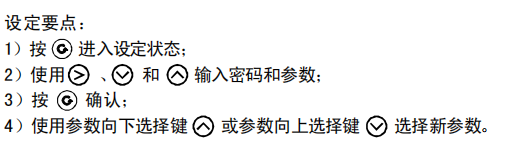

(一)初始功能参数，按下设定键，显示0000后，输入密码3001即可

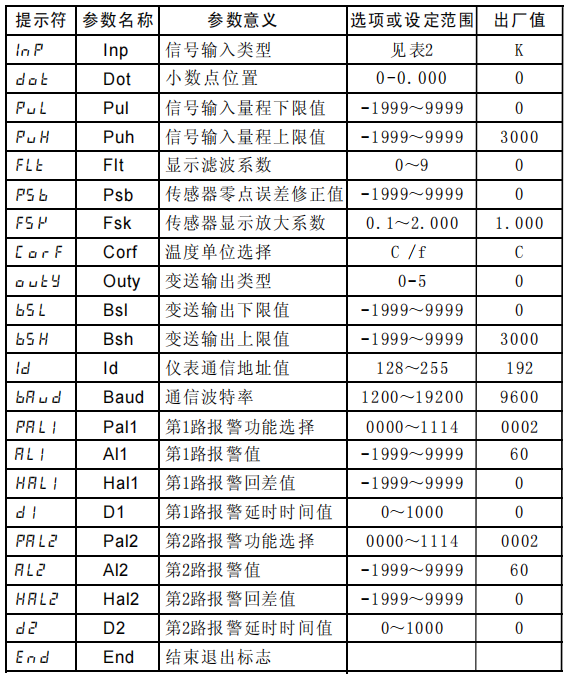

1. 初始功能参数列表：

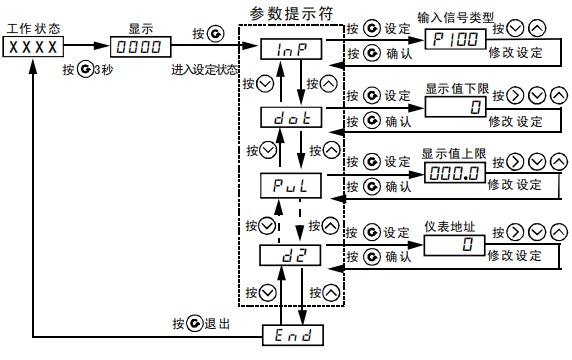

2. 参数组设定动作示意图，其他各组参数设置方法相同。

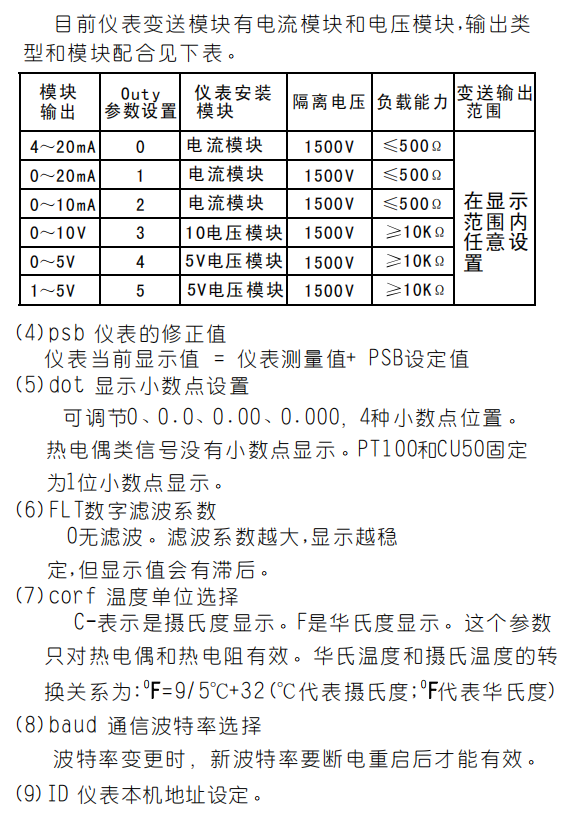

3. 初始功能参数说明

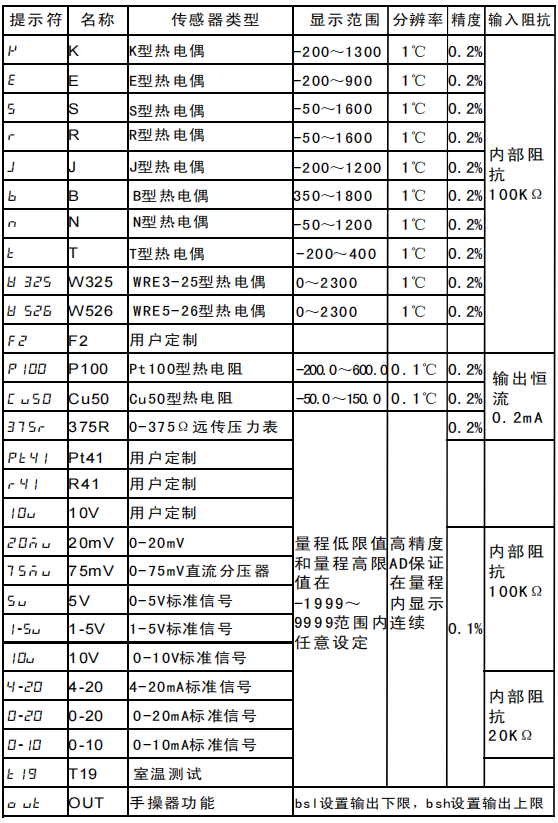

   (1)表二 INP输入传感器类型
